| 應用廣泛 |
| 全膜式水冷壁密封結構 |
為食品、印染、制藥、化工等企業提供生產用汽，為其它企事業、賓館的采暖提供蒸汽，亦可通過水箱加熱提供生活熱水。 | 鍋爐采用全膜式水冷壁結構，密封性好，散熱損失小，熱慣性小，可實現鍋爐快速啟停。 |
 | 燃燒系統匹配優良 保證鍋爐運行狀態 |
| 9大安全防護裝置 確保安全運行 |
采用了知名品牌的燃燒器及燃氣閥組等輔機及組件，提供從過濾器、調壓閥、電磁閥等完整燃氣閥組及配件，確保了燃氣的安全性。同時能使鍋爐運行工況始終處于燃燒狀態，達到了節能、環保雙功效。 | 火焰自動調節和火焰自動檢測、壓力過高保護、燃氣閥組及保護系統、煙氣超溫保護、斷電保護、電機缺相及過載保護、燃燒器限位開啟保護等9大安全防護裝置，確保鍋爐安全運行。 |
性能優勢

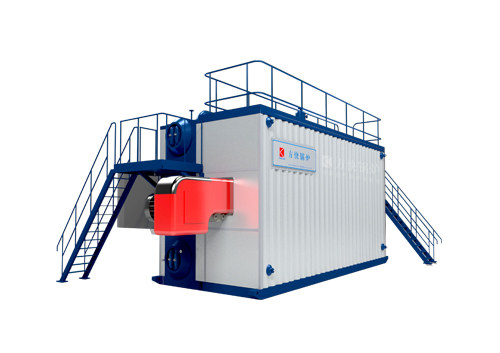

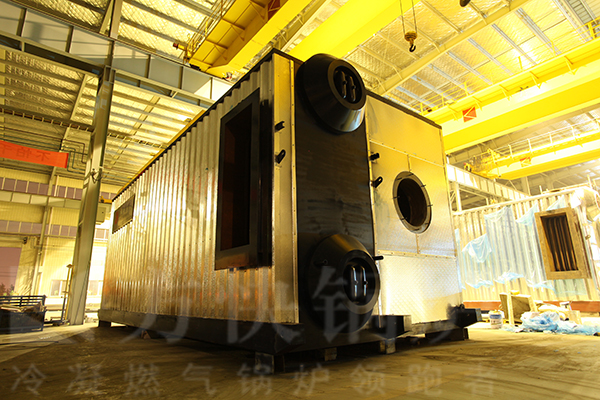

方快燃油氣水管熱水鍋爐，為各類企事業單位、熱力公司提供采暖及生活用水。
|

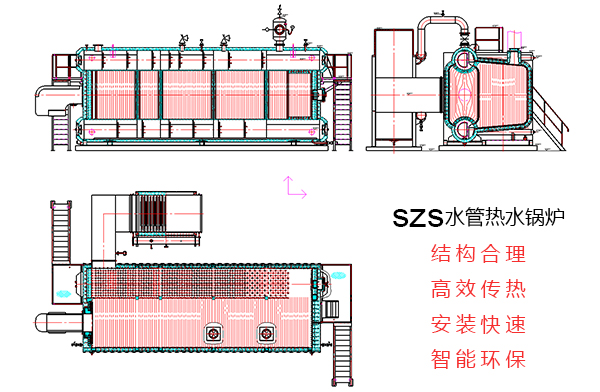

D型布置結構 布局緊湊 占地面積小 安裝快速
采用雙鍋筒縱置式 D型布置結構 全膜式壁結構 微正壓室燃 密封性好 散熱損失小 鍋爐整體為組合式快裝結構 安裝周期快 可實現鍋爐快速啟停
|
 |

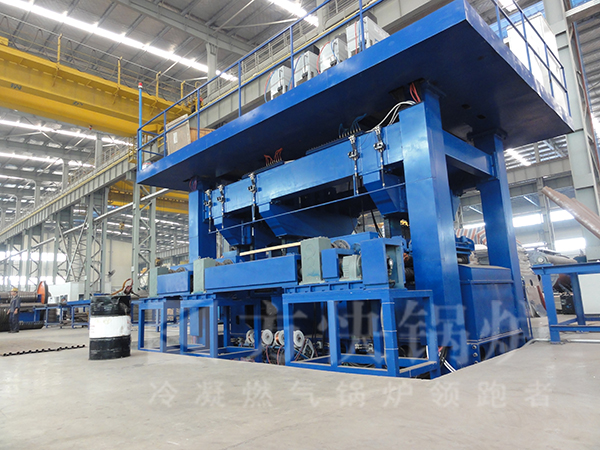

先進膜式壁生產設備 自動焊接 探傷合格率100%
鍋爐焊縫按JB/T1613焊后進行熱處理消除應力 自動化焊接設備 保證探傷合格率
|
|
階梯余熱回收 提升熱效率 降低污染物
|
|

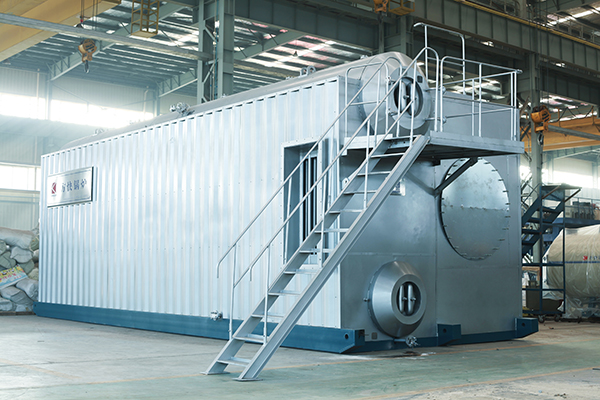

運輸安裝維修 方便快捷
|
| 多重保護功能 確保鍋爐安全穩定運行
時間設置功能：用戶可根據需要，設定鍋爐的起停時間。 具有火焰自動調節和火焰自動檢測功能。 具有顯示鍋爐出、進水溫度的功能；方便用戶可根據負荷的需要設定鍋爐的供水溫度從而降低運行費用。 煙氣超溫保護：裝有煙氣監控裝置，可自動監測鍋爐的排煙溫度，當煙氣溫度超過設定值時，停爐并有聲光報警。 斷電保護：當外部電源突然停電，鍋爐停止運行，來電時必須重新啟動，鍋爐才能運行。 電機缺相及過載保護：當風機電機缺相及過載時，熱繼電器會動作，切斷風機電源，停爐并聲光報警。
|
 |

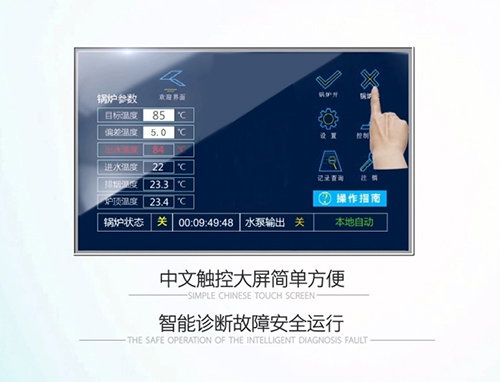

中文大屏控制 操作簡單 標配PLC控制系統和10寸觸摸屏人機界面
實時動態顯示鍋爐運行畫面和相關參數 直觀便捷 顯示爐內熱媒水溫度、真空度、進出口水溫等運行參數 故障記錄和運行曲線 依據數據分析 經濟運行
|
了解方快鍋爐產品詳細情況 請撥打客服熱線或點擊右側在線咨詢
客服電話：400-100-9030
技術參數
| 項目型號 |
| 單位 |
| SZS10.5-1.25/130/70-Y(Q) | SZS14-1.25/130/70-Y(Q) | SZS17.5-1.6/130/70-Y(Q) | SZS21-1.6/130/70-Y(Q) | SZS24.5-1.6/130/70-Y(Q) | SZS29-1.6/130/70-Y(Q) |
| 額定熱功率 |
| MW |
| 10.5 | 14 | 17.5 | 21 | 24.5 | 29 |
| 額定出水壓力 |
| MPa |
| 1.25
| 1.25 | 1.6 | 1.6 | 1.6 | 1.6 |
| 風機電功率 |
| KW |
| 37
| 55 | 75 | 90 | 90 | 110 |
| 燃料耗量 | 柴油 | Kg/h | 914.5 | 1245.5 | 1524.4 | 1829.3 | 2134.1 | 2540.7 |
| 重油 | Kg/h | 950.8
| 1267.7 | 1584.7 | 1901.6 | 2218.6 | 2641.1 |
| 天然氣 | Nm^3/h | 1004.8 | 1388.3 | 1674.6 | 2009.6 | 2344.5 | 2791.1 |
| 城市煤氣 | Nm^3/h | 2040.8 | 2721.1 | 3401.4 | 4081.6 | 4761.9 | 5668.9 |
| 液化石油氣 | Nm^3/h | 367.4 | 489.8 | 612.3 | 734.8 | 857.2 | 1020.5 |
供氣壓力
| 天然氣 | mmH2O | 2000-3000 | 2000-3000 | 3000-20000 | 3000-20000 | 15000-20000 | 15000-20000 |
| 城市煤氣 | mmH2O | 2000-3000 | 2000-3000 | 3000-20000 | 3000-20000 | 15000-20000 | 15000-20000 |
| 液化石油氣 | mmH2O | 3000-4000 | 3000-4000 | 5000-20000 | 5000-20000 | 15000-20000 | 15000-20000 |
| 運輸尺寸 | 長 | mm | 8300 | 8416 | 9640 | 10120
| 10360 | 10760 |
| 寬 | mm | 3385
| 3385 | 3830 | 3800 | 4200 | 4200 |
| 高 | mm
| 3800 | 4016 | 4070 | 4070 | 4332 | 4332 |
安裝尺寸
| 長 | mm | 10230 | 11100 | 12634 | 12755 | 13300 | 13705 |
| 寬 | mm | 7645 | 7645 | 6213 | 7740 | 8330 | 8330 |
| 高 | mm
| 5000 | 5205 | 5150 | 5300 | 5476 | 5476 |
運輸重量
| T | 30 | 31 | 40 | 43 | 47 | 50 |
| 進水口 | PN | MPa | 1.6
| 2.5 | 2.5 |
| DN | mm | 200 | 200 | 200 | 250 | 250 | 250 |
| 出水口 | PN | MPa | 1.6
| 2.5 | 2.5 |
| DN | mm
| 200 | 200 | 200 | 250 | 250 | 250 |
| 供油進口 | DN | mm | 22 | 22 | 22 | 25 | 25 | 25 |
| 供油出口 | DN | mm
| 22 | 22 | 22 | 25 | 25 | 25 |
供氣口
| DN | mm
| 根據供氣壓力定
|
| 手動排污口 | PN | MPa | 1.6
| 2.5 |
| DN | mm
| 50
|
安全閥
| 接口 | DN | mm | 100 | 125 | 125 | 150 | 150 | 150 |
| PN | MPa | 1.6
| 2.5 |
| 泄放口 | DN | mm | 125 | 150 | 150 | 200 | 200 | 200 |
| 排煙接口尺寸 | mm
| 800*500 | 1400*1050 | 1400*1050 | 1400*1050 | 1800*1050 | 2050*1050 |
| 通用 | 額定出水溫度 | ℃ | 130 | 熱效率 | % | 95-98 | 燃燒方式 | MPa | 微正壓室燃 |
| 額定進水溫度 | ℃ | 70 | 使用電源 | V/Hz | 380/50 | 燃燒調節方式 | MPa | 全自動比例調節 |
以上參數不具有合同性質，具體應以合同為準
燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/Nm3、液化石油氣24998kcal/Nm3、城市煤氣4500kcal/Nm3；由于技術不斷改進，如有變動恕不通知；詳細參數請向方快總部索取。
-
天津正義道供熱站水管鍋爐案例
天津市河北區正義道供熱站主要負責周邊80萬平方米的供熱工作，在2014年淘汰燃煤鍋爐房河北區正義道供熱站燃氣熱水鍋爐設備招標中，方快2臺水管鍋爐成功中標， 2臺雙鍋筒縱置式40蒸噸水管鍋爐安裝、調試在計劃內完成。
-
天津志成道供熱站水管鍋爐案例
天津志成道供熱站，在煤改氣工程中經多次考察后，選用方快燃油氣水管熱水鍋爐（冷凝式），滿足周邊小區供暖需要。
